Perfil topogràfic

Com fer un perfil topogràfic, pas per pas:

1) Si no te dan la líea marcada del perfil a realizar, dibuja una línea a lápiz a lo largo del perfil de tu elección y marca ambos extremos del perfil con claridad (usa letras A y B ó X y Y para cada extremo).

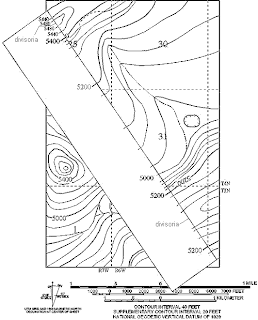

2) Coloca un pedazo de papel blanco a lo largo de la línea que has dibujado. Puedes fijar este papel para que no se mueva con cinta adhesiva (de manera que no se estropee el mapa al retirarla).

3) Pasa al papel blanco las marcas de los extremos del perfil con las mismas letras que usaste en el mapa. Por debajo de estas marcas anota también los valores de la altitud de estos puntos con la mayor exactitud posible.

4) De un extremo hacia el otro, ve marcando en el papel (línea de sección) cada punto donde se cruce una curva de nivel y anota el valor de la altitud de la curva (se llama cota) justo debajo de la marca de la curva. Haz una marca más fuerte cuando se trate de curvas maestras. Si pasa un arroyo márcalo diferente ya que de ahí volverán a subir los valores de las cotas; lo mismo haz cuando cruces una cima o divisoria, pues en este otro caso las cotas decrecerán. Puedes empezar primero solo anotando la elevación de las curvas maestras y después hacer una segunda pasada anotando el valor de las curvas restantes.

Ármate de paciencia porque te puedes equivocar fácilmente. Ten cuidado de no marcar como curvas de nivel rasgos que correspondan a divisiones de terreno, vías de comunicación ó arroyos. Recuerda que las curvas son equidistantes y que siempre debe haber el mismo número de curvas intermedias entre las maestras, si esto no es así significa que se ha cruzado un arroyo ó valle, una divisoria o alguna otra irregularidad del terreno. Para distinguir los rasgos considera que frecuentemente van en colores diferentes: las curvas tienen un color sepia, los arroyos azules, las vias de comunicación rojo ó negro y las divisiones del terreno u otros rasgos restantes van en negro.




5) Una vez que estés seguro de que marcaste adecuadamente las curvas con sus cotas, divisorias y valles, puedes retirar el papel del mapa. Consigue un papel milimetrado o cuadriculado que se ajuste al largo de la sección (si es necesario une cuidadosamente piezas entre sí con cinta en la parte posterior para poder escribir encima, cerciorándote de que coincidan las cuadrículas) y que tenga la altura necesaria para la máxima elevación de tu perfil considerando la escala vertical que has elegido. Coloca tu papel en la base de tu hoja milimétrica, traza una línea del largo del perfil acotando sus extremos y pega con cinta el papel o bien pasa todas las marcas y valores de tu papel a esta línea.

6) Dibuja la escala vertical elegida en un extremo de tu perfil, una vez seguro de que la escala vertical está correcta, pásala a otra pieza suelta de papel milimétrico en blanco para usarlo como escalímetro. Sigue líneas verticales por arriba de cada marca con tu escala vertical hasta la altura correspondiente con la cota de la marca en cuestión y marca un punto (o pequeña cruz) en este sitio. Puedes empezar marcando las cotas máximas y mínimas para estar seguro de que el tamaño del papel es suficiente y que la escala es correcta.



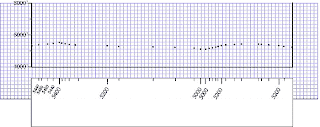

7) Sigue los mismos pasos para todas las marcas cerciorándote que donde anotaste valle sea un punto bajo y donde anotaste divisoria sea un alto. Observa que todos las diferencias de altura sean equidistantes ya que deben corresponder con cotas de curvas de nivel con excepción de los puntos de valles y divisorias que pueden ser valores entre cotas. Al final tendrás un punto de diferente altura por cada marca de tu papel blanco original.

8) Une los puntos de la gráfica y con esto finalizas tu perfil topográfico.




Un altre exemple:




Altres adreces on consultar:

nordestnaturactma.googlepages.com/1CTMA_TEMA_10_Prctica_Perfiltopogrfi.pdf

www.tosca.cat/cat/doc/pdf/efo/expe_cro_previ5.pdf
